Topología totalmente conexa

Topología Totalmente conexa

•Cada computador se conectará a cada computador, por medio de cables y no requiere un servidor.

     •VENTAJAS

     •Robustez ante fallas.

     •Privacidad y seguridad.

     •DESVENTAJAS

     •Dificultad en la instalación.

     •Puede llegar a representar costos altos.

Topología de Malla

Topología de Malla

•La Red en malla es una topología de red en la que cada nodo está conectado a uno o más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos.

Las redes en malla son aquellas en las cuales todos los nodos están conectados de forma que no existe una preeminencia de un nodo sobre otros, en cuanto a la concentración del tráfico de comunicaciones.

Estas redes permiten en caso de una iteración entre dos nodos o equipos terminales de red, mantener el enlace usando otro camino con lo cual aumenta significativamente la disponibilidad de los enlaces.

      •Ventajas

· Caminos alternativos para la transmisión de datos y en consecuencia aumento de la confiabilidad de la red.
· Como cada estación esta unida a todas las demás existe independencia respecto de la anterior.
· Privacidad o la Seguridad. Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado.

Desventajas

· Poco económica debido a la abundancia de cableado.
· Baja eficiencia de las conexiones o enlaces, debido a la existencia de enlaces redundantes.

Topología de Árbol

Topología de árbol

•La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red.
Sin embargo, no todos los dispositivos se conectan directamente al concentrador central.
La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central. Por este motivo se la demonina topología del tipo árbol.
Posee un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos.

      •Ventajas

· Cableado punto a punto para segmentos individuales.
· Soportado por multitud de vendedores de software y de hardware.


 Desventajas

· Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
· Es más difícil su configuración.

Topología de doble anillo

Topologías de doble anillo

•Topología de red en la que cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación.

•En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

•
En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos).

     •Ventajas

     •Simplicidad en la arquitectura y facilidad de fluidez de datos

     •Desventajas

     •Longitudes de canales

El canal usualmente se degradará a medida que la red crece

Topología de anillo

Topología de red: Anillo

•Este tipo de Topología de Red conecta estaciones formando un anillo, en donde cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación posee un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evita perdida de información debido a colisiones.
Cabe mencionar que si algún nodo de la red se cae (termino informático para decir que esta en mal funcionamiento o no funciona para nada) la comunicación en todo el anillo se pierde.

       Ventaja

· La principal ventaja de la red de anillo es que se trata de una arquitectura muy sólida, que pocas veces entra en conflictos con usuarios.
· Si se poseen pocas estaciones se puede obtener un rendimiento óptimo.
· El sistema provee un acceso equitativo para todas las computadoras.

Desventajas

· La falla de una computadora altera el funcionamiento de toda lea red.
· Las distorsiones afectan a toda la red.
· Si se posee gran cantidad de estaciones el rendimiento decaerá.

Topología de red mixta

Topologia de red Mixta

•Es la combinación de cualquiera de las redes existentes, combinando sus funciones, por lo tanto este tipo de red no tiene características fijas. (anillo, estrella, etc.)

    •Ventajas

    •La ventaja de esta red es que combina las
ventajas de las otras redes, por ejemplo: la
economía, práctica, etc.

    •Desventajas

    •Puede llegar a ser difícil de configurar,
dependiendo la complejidad de las redes a
combinar.

Topología de estrella

•Topología de Estrella

En esta topología todos los cables de todas las computadoras son conectados a un dispositivo central llamado hub. Los datos de una computadora son transmitidos por el hub al resto de las computadoras en red.

Esta red crea una mayor facilidad de supervisión y control de información ya que para pasar los mensajes deben pasar por el hub o concentrador, el cual gestiona la redistribución de la información a los demás nodos.
Si el hub deja de funcionar, toda la red se para. Si una computadora se rompe el resto de la red sigue funcionando normalmente.

•

      Ventajas

· Cada PC es independiente de los demás.
· Facilidad para detectar PCS que estén causando problema en la red.
· Control de tráfico centralizado.
· Si alguna de las computadoras falla el comportamiento de la red sigue sin problemas.

      Desventajas

· Su funcionamiento depende del servidor central.
· Su crecimiento depende de la capacidad del servidor central.
· Requiere más cable que la topología de bus.

Topología de Bus

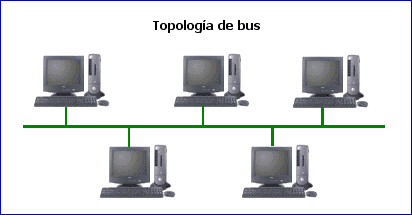

•Topología de Bus

Topología de red en la que todas las estaciones están conectadas a un único canal o segmento de comunicaciones por medio de unidades interfaz y derivadores. Las estaciones utilizan este canal para comunicarse con el resto.

La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos.

Los dos extremos del cable deben tener terminaciones o Terminador que establece el cierre del circuito de la conexión en la red.

    Ventajas

   · Facilidad de añadir estaciones de trabajo.

   · Manejo de grandes anchos de banda.

    · Sistema de simple manejo.

   · Requiere menos cable que una topología estrella.

    Desventajas

   · Cuando el número de equipos es muy grande el tiempo de respuesta es más lento.

    · Las distorsiones afectan a toda la red.

    · Como hay un solo canal, si este falla, falla toda la red.

Topología de red

Las topología de red es la disposición física en la que se conecta una red de ordenadores.

Se tienen varios tipos de arquitecturas de topologías de redes, como los son el Bus, Estrella, Mixta, Anillo, Anillo doble, Árbol, Malla, Totalmente Conexa.
Estos se usan en diversos campos de trabajo con maquinas, donde se necesita cierta conexión, algunas mas amplias que otras, con mas alcance o con limitaciones.
La topología de red la determina únicamente la configuración de las conexiones entre nodos. La distancia entre los nodos, las interconexiones físicas, las tasas de transmisión y los tipos de señales no pertenecen a la topología de la red, aunque pueden verse afectados por la misma.


En este blog explicaremos las características, ventajas y desventajas de tales tipos de arquitecturas de topologías de red.
También pondremos en que casos se utilizan cada tipo de topologia de red, enlaces, links y fotos con referencia al tema que nos ayuden a facilitar la descripción de este tema.
Bus
Estrella
Mixta
Anillo
Doble anillo
Arbol
Malla
Totalmente conexa
